Характеристики
Условные проходы см.таблицу параметров
Номинальные давления PN, МПа ...1,6; 2,5; 4,0
Направление подачи среды ...любое
Температура рабочей среды ... от -40 С до +200 С ( по заказу до +250 С при PN
не более 0,6 МПа)
Герметичность затвора ... класс А по ГОСТ 9544-2005
Установочное положение... любое
Присоединение к трубопроводу... фланцевое,под приварку, муфтовое
Напряжение питания электропривода, В... =24/~220/~380
Маркировка взрывозащиты ...1ExdIIBT4
Степень защиты ...IP54/IP65/IP67
Быстродействие переключения крана, с, не более ...30
Климатическое исполнение по ГОСТ 15150-69 ...см. табл. 14
Изготовление и поставка по ТУ 3742-040-10474265-2002 (ОКП 37 4220)
Ду
Обозначение
Модель
Тип

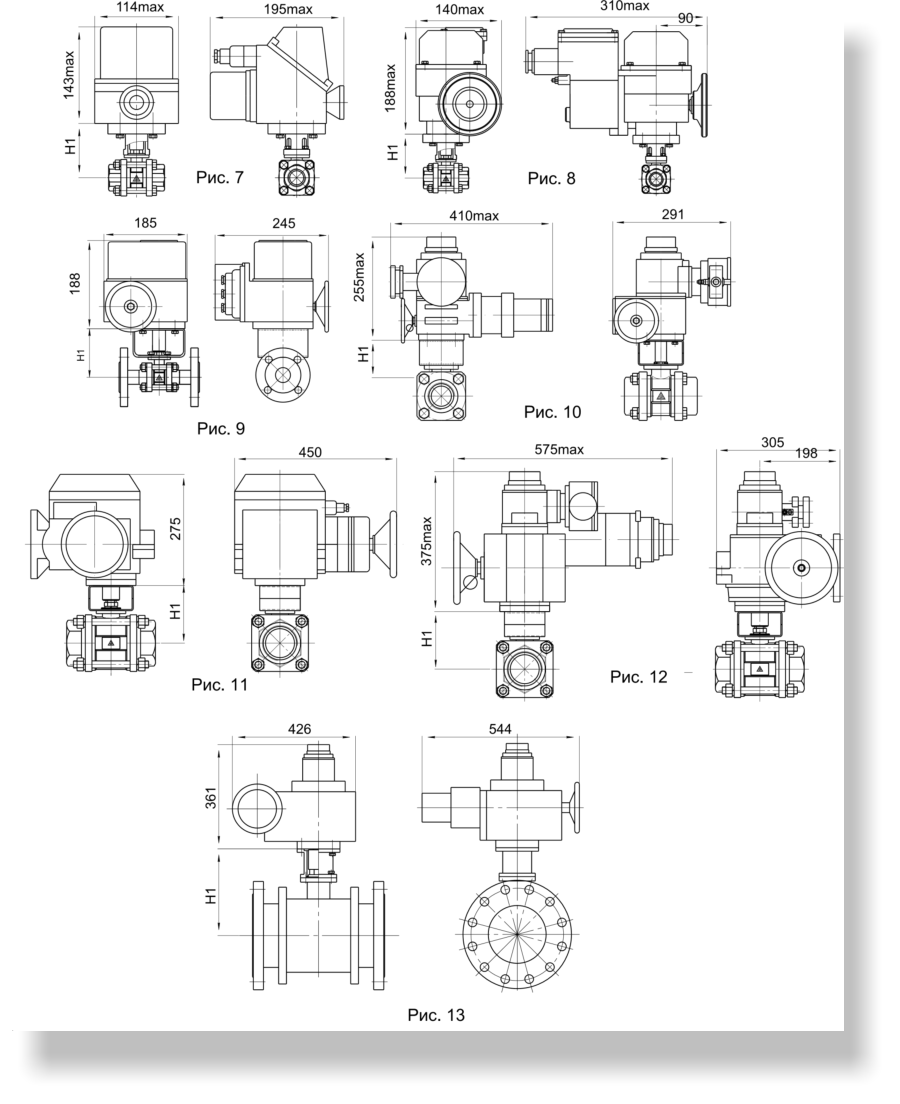

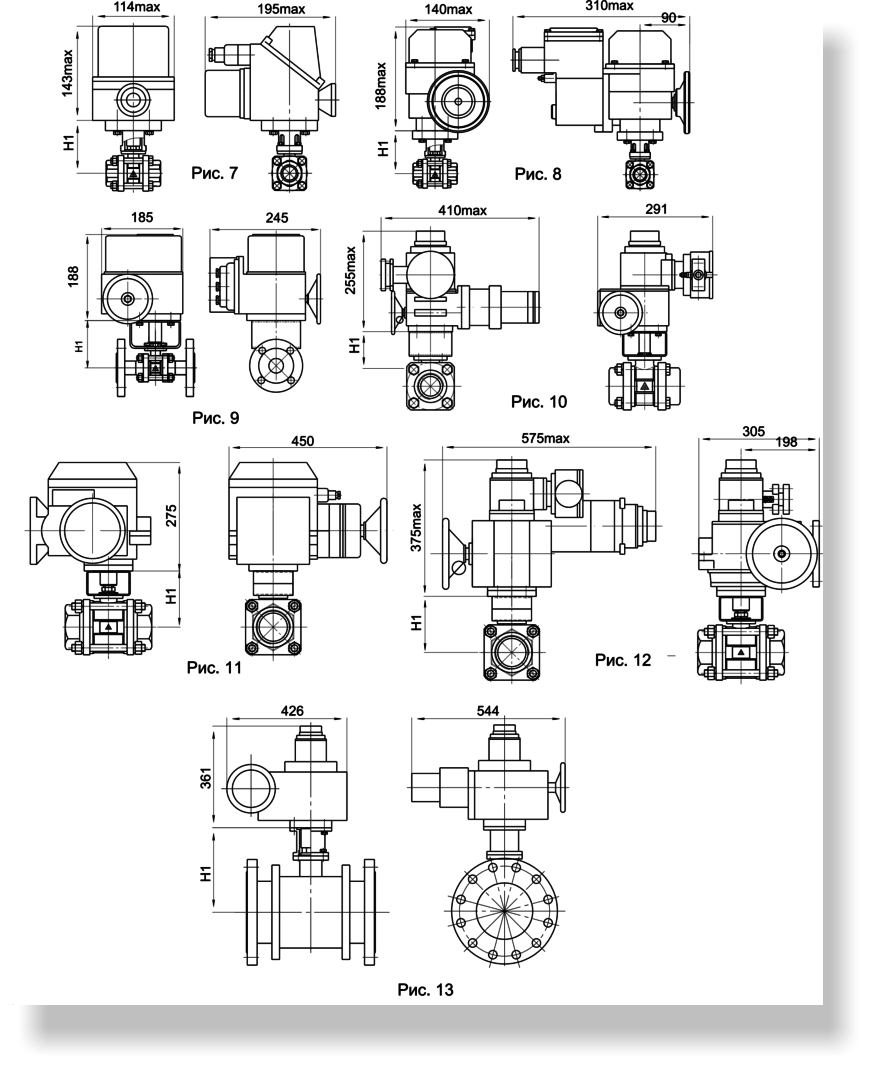

Рис.
H1
Климатическое
Вес
привода
крана
исполнение
ФП/СП
10
ШКЭ...-010...
МЭОФ-12,5/25-0,25-98
Серия
7
88
У3.1(-10..+50ОС)
5,2/5,9
ШКЭ...-010...ВЗ МЭОФ-16/30-0,25-IIBT5-03 41 8 81 У2(-30..+50ОС) 8,7/9,415
ШКЭ...-015...
МЭОФ-12,5/25-0,25-98
Серия
7
88
У3.1(-10..+50ОС)
5,3/6,1
ШКЭ...-015...ВЗ МЭОФ-16/30-0,25-IIBT5-03 41 8 81 У2(-30..+50ОС) 8,8,/9,520
ШКЭ...-020...
МЭОФ-12,5/25-0,25-98
Серия
7
91
У3.1(-10..+50ОС)
5,5/6,5
ШКЭ...-020...ВЗ МЭОФ-16/30-0,25-IIBT5-03 41 8 91 У2(-30..+50ОС) 9,0/1025
ШКЭ...-025...
МЭОФ-32/15-0,25-96К
Серия
9
105
У2(-40..+50ОС)
10/12,8
ШКЭ...-025...ВЗ МЭОФ-32/15-0,25-IIBT4-00 41 10 105 У2(-40..+50ОС) 15/1832
ШКЭ...-032...
МЭОФ-32/15-0,25-96К
Серия
9
110
У2(-40..+50ОС)
11/14
ШКЭ...-032...ВЗ МЭОФ-32/15-0,25-IIBT4-00 41 10 110 У2(-40..+50ОС) 16/1940
ШКЭ...-040...
МЭОФ-32/15-0,25-96К
Серия
9
130
У2(-40..+50ОС)
12/17
ШКЭ...-040...ВЗ МЭОФ-32/15-0,25-IIBT4-00 41 10 130 У2(-40..+50ОС) 17/2250
ШКЭ...-050...
МЭОФ-40/25-0,25-96К
Серия
9
138
У2(-40..+50ОС)
13/18
ШКЭ...-050...ВЗ МЭОФ-40/25-0,25-IIBT4-00 41 10 138 У2(-40..+50ОС) 18/2365
ШКЭ...-065...
МЭОФ-40/25-0,25-96К
Серия
9
138
У2(-40..+50ОС)
14/21
ШКЭ...-065...ВЗ МЭОФ-40/25-0,25-IIBT4-00 41 10 138 У2(-40..+50ОС) 21/2680
ШКЭ...-080...
МЭОФ-100/25-0,25-99К
Серия
11
178
У2(-40..+50ОС)
21/30
ШКЭ...-080...ВЗ МЭОФ-40/25-0,25-IIBT4-00 41 12 178 У2(-50..+50ОС) 26/35100
ШКЭ...-100...
МЭОФ-250/25-0,25-99К
Серия
11
190
У2(-40..+50ОС)
54/75
ШКЭ...-100...ВЗ МЭОФ-250/25-0,25-IIBT4-00 41 12 190 У2(-50..+50ОС) 72/94125
КШЗ...-125Э...
МЭОФ-250/25-0,25-99К
КШЗ-125
11
199
У2(-40..+50ОС)
62/98
КШЗ...-125Э...ВЗ МЭОФ-250/25-0,25-IIBT4-00 КШЗ-125 12 199 У2(-50..+50ОС) 70/100150
КШЗ...-150Э...
МЭОФ-630/10-0,25-96К
КШЗ-150
13
276
У2(-40..+50ОС)
185/202
КШЗ...-150Э...ВЗ МЭОФ-630/63-0,25-IIBT4-01 КШЗ-150 13 276 У2(-50..+50ОС) 115/130200
КШЗ...-200Э...
МЭОФ-630/15-0,25-96К
КШЗ-200
13
300
У2(-40..+50ОС)
205/220
КШЗ...-200Э...ВЗ МЭОФ-630/63-0,25-IIBT4-01 КШЗ-200 13 300 У2(-50..+50ОС) 135/185

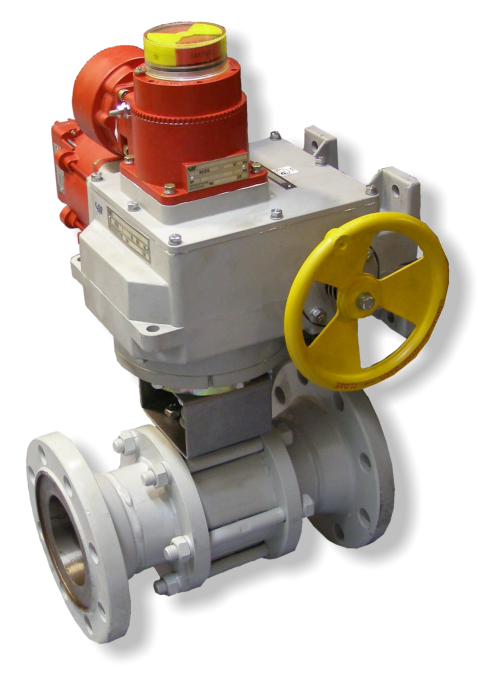

Краны шаровые с электроприводами предназначены для установки в качестве запорных
устройств для работы в автоматическом цикле на трубопроводах, транспортирующих
жидкие, газообразные, взрывопожароопасные, агрессивные, легковоспламеняющиеся
продукты, в том числе нефтепродукты, природный газ, водяной пар на технологических
линиях энергопредприятий, химических, нефтехимических, нефтеперерабатывающих,
пищевых, целлюлозно-бумажных и других производств. Применяются электроприводы
МЭОФ, REGADA, AUMA, ГЗ-ОФ и другие в общепромышленном и взрывозащищенном
исполнении.
Сертификат соответствия № С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725 (срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
В качестве запорного устройства применяются шаровые краны серий 00, 41, КШЗ в
различных сочетаниях
