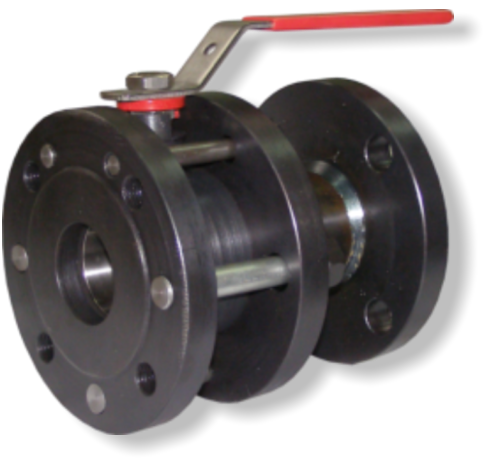

Фланцевые.
Краны шаровые предназначены для установки в качестве запорных устройств на
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
водяной пар на технологических линиях энергопредприятий, объектах коммунального
хозяйства, химических, нефтеперерабатывающих, пищевых, целлюлознобумажных и
других производств.
Краны данной серии являются аналогами шаровых кранов 11с41п и 11с67п.
Отличительные особенности от данных аналогов: уменьшенная металлоёмкость
крана,по заказу с антистатическим устройством, полностью ремонтопригоден (включая
замену шпинделя и всех уплотнений), повышенная герметичность уплотнений по
шпинделю, пробка из нержавеющей стали, уплотнения на повышенную температуру,
исполнения корпуса и фланцев из холодностойкой и нержавеющей стали.
Строительная длина фланцевых кранов ШКР соответствует строительной длине
задвижек по ряду 2 ГОСТ 3706-93, поэтому могут свободно их заменять без проведения
сварочных работ.
Сертификат соответствия № С–RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР00-33725 (срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение № 5146 от 19.09.2011
Все краны - полнопроходные

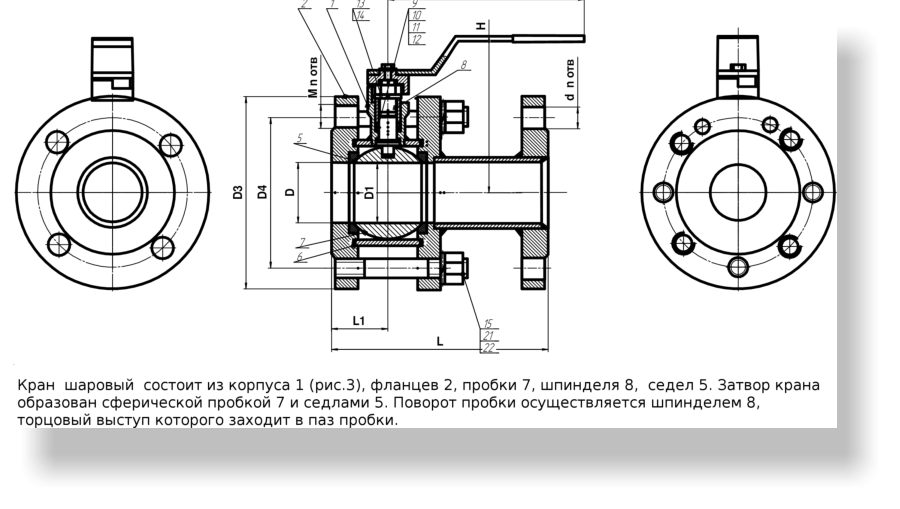

Характеристики
Направление подачи среды.....
..любое
Температура рабочей среды..... -40..+200 °С (до +250°С при PN менее 0,6 МПа)
Герметичность затвора.....класс А по ГОСТ 9544-2005
Установочное положение.....любое
Применяемые материалы ..... см. табл.
Конструкция крана .....3-х составной, разборный
Антистатическое устройство ..... опция (см.чертёж)Климатическое исполнение по ГОСТ 15150-69.....У1 (-40..+50°С), УХЛ1 (-60..+50 °С)
Полный средний срок службы.....10 лет
Изготовление и поставка по ТУ 3742-040-10474265-2002 (ОКП 37 4220)
Ру 16
УНЖ(УХЛ1) Предельные температуры -60..+250
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Цена
ШКР16-025УНЖ(УХЛ1) ФП45х1х2
25
16
127
85
4,3
11с41п, 11с67п,
...
ШКР16-032УНЖ(УХЛ1) ФП45х1х2
32
16
140
100
5,5
11с74п
...
ШКР16-040УНЖ(УХЛ1) ФП45х1х2
40
16
165
110
6,8
...
ШКР16-050УНЖ(УХЛ1) ФП45х1х2
50
16
180
120
8,7
...
ШКР16-065УНЖ(УХЛ1) ФП45х1х2
65
16
200
145
11
...
ШКР16-080УНЖ(УХЛ1) ФП45х1х2
80
16
210
160
15
...
Ру 25
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Цена
ШКР25-025УНЖ(УХЛ1) ФП45х1х2
25
25
160
85
4,3
11с41п, 11с67п,
...
ШКР25-032УНЖ(УХЛ1) ФП45х1х2
32
25
180
100
5,5
11с74п
...
ШКР25-040УНЖ(УХЛ1) ФП45х1х2
40
25
200
110
6,8
...
ШКР25-050УНЖ(УХЛ1) ФП45х1х2
50
25
250
120
8,7
...
ШКР25-065УНЖ(УХЛ1) ФП45х1х2
65
16
270
145
11
...
ШКР25-080УНЖ(УХЛ1) ФП45х1х2
80
25
280
160
15
...
Ру 16
НЖ Предельные температуры -60..+250
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Цена
ШКР16-025НЖ ФП45х1х2
25
16
127
85
4,3
10НЖ45фт, КЗШс41НЖ
3420
ШКР16-032НЖ ФП45х1х2
32
16
140
100
5,5
11НЖ33п, 11нж01пФ
4350
ШКР16-040НЖ ФП45х1х2
40
16
165
110
6,8
11нж01пС
5570
ШКР16-050НЖ ФП45х1х2
50
16
180
120
8,7
6710
ШКР16-065НЖ ФП45х1х2
65
16
180
145
11
10015
ШКР16-080НЖ ФП45х1х2
80
16
210
160
15
12850
Ру 25
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Цена
ШКР25-025НЖ ФП45х1х2
25
25
160
85
4,3
10НЖ46фт, КЗШс41НЖ
...
ШКР25-032НЖ ФП45х1х2
32
25
180
100
5,5
11НЖ33п, 11нж01пФ
...
ШКР25-040НЖ ФП45х1х2
40
25
200
110
6,8
11нж01пС
...
ШКР25-050НЖ ФП45х1х2
50
25
250
120
8,7
...
ШКР25-065НЖ ФП45х1х2
65
25
270
145
11
...
ШКР25-080НЖ ФП45х1х2
80
25
280
160
15
...
Ру 16
УНЖ Предельные температуры -40..+250
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Цена
ШКР16-025УНЖ ФП45х1х2
25
16
127
85
4,3
11с41п, 11с74п
1740
ШКР16-032УНЖ ФП45х1х2
32
16
140
100
5,5
11с67п,
2060
ШКР16-040УНЖ ФП45х1х2
40
16
165
110
6,8
2620
ШКР16-050УНЖ ФП45х1х2
50
16
180
120
8,7
3175
ШКР16-065УНЖ ФП45х1х2
65
16
200
145
11
5045
ШКР16-080УНЖ ФП45х1х2
80
16
210
160
15
7275
Ру 25
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Цена
ШКР25-025УНЖ ФП45х1х2
25
25
160
85
4,3
11с41п, 11с67п,
...
ШКР25-032УНЖ ФП45х1х2
32
25
180
100
5,5
11с74п
...
ШКР25-040УНЖ ФП45х1х2
40
25
200
110
6,8
...
ШКР25-050УНЖ ФП45х1х2
50
25
250
120
8,7
...
ШКР25-065УНЖ ФП45х1х2
65
25
270
145
11
...
ШКР25-080УНЖ ФП45х1х2
80
25
280
160
15
...
