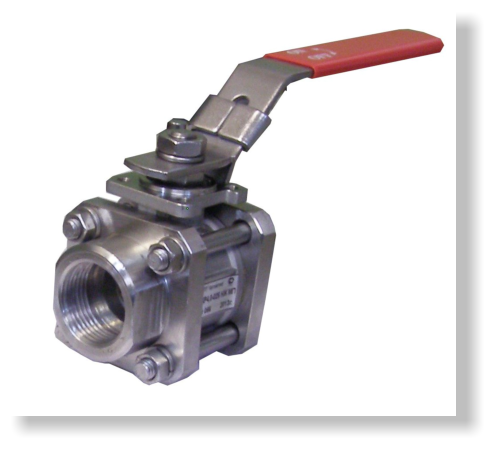

Шаровые краны ручные. Серия 45.

Характеристики

Направление подачи среды.....

..любое

Температура рабочей среды..... -40..+200 °С (до +250°С при PN менее 0,6 МПа)

Герметичность затвора.....класс А по ГОСТ 9544-2005

Установочное  положение.....любое

Применяемые материалы ..... см. табл.

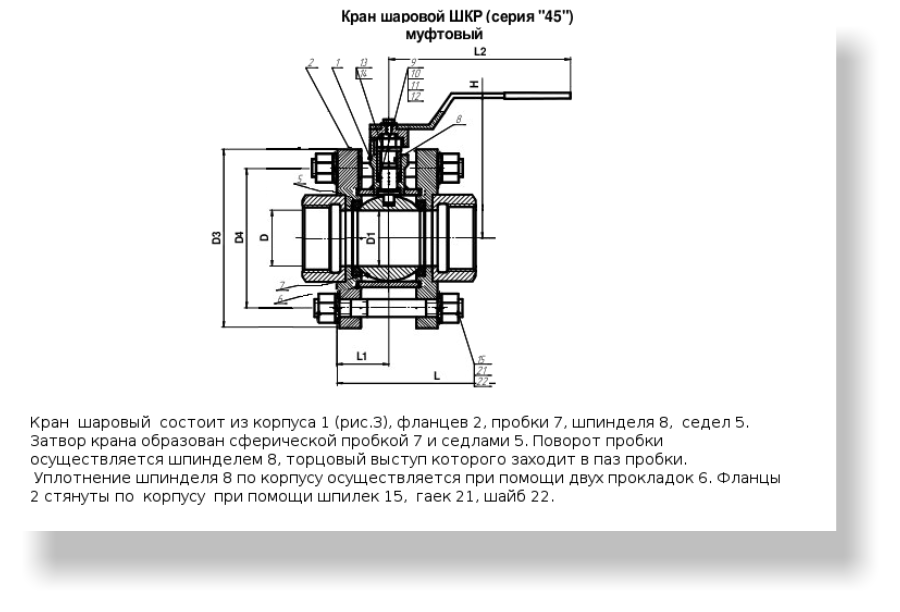

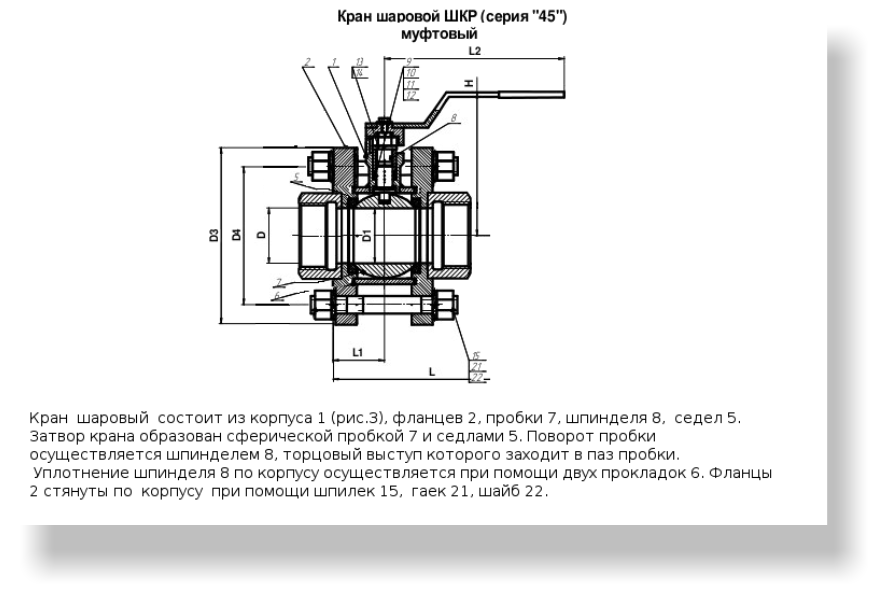

Конструкция  крана  .....3-х  составной,  разборный

Антистатическое устройство ..... опция (см.чертёж)

Климатическое исполнение по ГОСТ 15150-69.....У1 (-40..+50°С), УХЛ1 (-60..+50 °С)

Полный средний срок службы.....10 лет

Изготовление и поставка по ТУ 3742-040-10474265-2002  (ОКП 37 4220)

Муфтовые.

Шаровые краны Главная Ручные С пневмоприводом С электроприводом О нас Сертификаты ШК

Ру 16

УНЖ(УХЛ1) Предельные  температуры -60..+250

Название

Ду

Ру

Длина L

Масса

Аналоги

Цена

ШКР16-025УНЖ(УХЛ1) МП45х1х2

25

16

105

3,1

...

ШКР16-032УНЖ(УХЛ1) МП45х1х2

32

16

120

3,8

...

ШКР16-040УНЖ(УХЛ1) МП45х1х2

40

16

130

4,7

...

ШКР16-050УНЖ(УХЛ1) МП45х1х2

50

16

150

6,0

...

Ру 25

Название

Ду

Ру

Длина L

Масса

Аналоги

Цена

ШКР25-025УНЖ(УХЛ1) МП45х1х2

25

25

105

3,1

...

ШКР25-032УНЖ(УХЛ1) МП45х1х2

32

25

120

3,8

...

ШКР25-040УНЖ(УХЛ1) МП45х1х2

40

25

130

4,7

...

ШКР25-050УНЖ(УХЛ1) МП45х1х2

50

25

150

6,0

...

Ру 16

НЖ Предельные  температуры -60..+250

Название

Ду

Ру

Длина L

Масса

Аналоги

Цена

ШКР16-025НЖ МП45х1х2

25

16

105

3,1

3380

ШКР16-032НЖ МП45х1х2

32

16

120

3,8

4300

ШКР16-040НЖ МП45х1х2

40

16

130

4,7

5510

ШКР16-050НЖ МП45х1х2

50

16

150

6,0

6650

ШКР16-065НЖ МП45х1х2

65

16

170

7

9965

ШКР16-080НЖ МП45х1х2

80

16

180

9

12780

Ру 25

Название

Ду

Ру

Длина L

Масса

Аналоги

Цена

ШКР25-025НЖ МП45х1х2

25

25

105

3,1

...

ШКР25-032НЖ МП45х1х2

32

25

120

3,8

...

ШКР25-040НЖ МП45х1х2

40

25

130

4,7

...

ШКР25-050НЖ МП45х1х2

50

25

150

6,0

...

Ру 16

УНЖ Предельные  температуры -40..+250

Название

Ду

Ру

Длина L

Масса

Аналоги

Цена

ШКР16-025УНЖ МП45х1х2

25

16

105

3,1

1710

ШКР16-032УНЖ МП45х1х2

32

16

120

3,8

2020

ШКР16-040УНЖ МП45х1х2

40

16

130

4,7

2570

ШКР16-050УНЖ МП45х1х2

50

16

150

6,0

3125

ШКР16-065УНЖ МП45х1х2

65

16

170

7

4990

ШКР16-080УНЖ МП45х1х2

80

16

180

9

7210

Ру 25

Название

Ду

Ру

Длина L

Масса

Аналоги

Цена

ШКР25-025УНЖ МП45х1х2

25

25

105

3,1

...

ШКР25-032УНЖ МП45х1х2

32

25

120

3,8

...

ШКР25-040УНЖ МП45х1х2

40

25

130

4,7

...

ШКР25-050УНЖ МП45х1х2

50

25

150

6,0

...

Основные материалы Деталь УНЖ УНЖ(УХЛ1) НЖ Корпус Сталь20 Сталь 09Г2С 12Х18Н10Т Фланец Сталь20 Сталь 09Г2С 12Х18Н10Т Пробка (шар) 12Х18Н10Т или ss316 Шпиндель Сталь20 Сталь 09Г2С 12Х18Н10Т Седло “х” -40..+150 или “ВТ” -40..+250 Опции 1: “х”: -40..+150ОС; “ВТ”: -40..+250ОС; 2: “х” - без дополнительных опций “А” - антистатическое устройство “Б” - блок конечных выключателей Брошюра ШК Каталог ШК Руководство ШК Шаровые краны произведены в России
Краны шаровые предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные, агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты, водяной пар на технологических линиях энергопредприятий, объектах коммунального хозяйства, химических, нефтеперерабатывающих,  пищевых,  целлюлознобумажных и других производств. Отличительные особенности от данных аналогов: уменьшенная металлоёмкость крана,по заказу с антистатическим устройством, полностью ремонтопригоден (включая замену шпинделя и всех уплотнений), повышенная герметичность уплотнений по шпинделю, пробка из нержавеющей стали, уплотнения на повышенную температуру, исполнения корпуса и фланцев из холодностойкой и нержавеющей стали. Все краны - полнопроходные Сертификат  соответствия № С–RU.АЯ45.В.00246   (срок действия до 07.11.2016); Разрешение Ростехнадзора на применение РР00-33725 (срок действия до 21.04.2014); Санитарно-эпидемиологическое заключение  № 5146 от 19.09.2011
