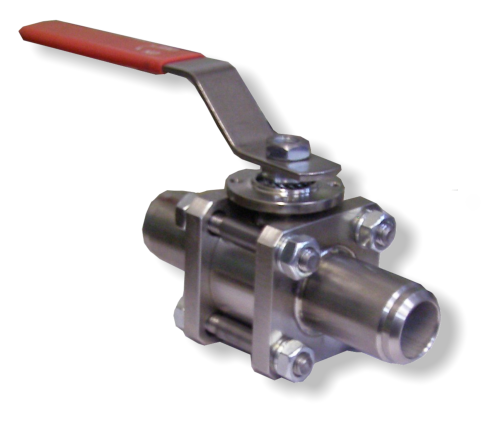

Под приварку.
Ру 16
УНЖ(УХЛ1) Предельные температуры -60..+250
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР16-025УНЖ(УХЛ1) СП41х1х2
25
16
160
33
2,1
Склад
ШКР16-032УНЖ(УХЛ1) СП41х1х2
32
16
180
39
2,3
Склад
ШКР16-040УНЖ(УХЛ1) СП41х1х2
40
16
200
46
3,9
Склад
ШКР16-050УНЖ(УХЛ1) СП41х1х2
50
16
230
59
4,5
Склад
ШКР16-065УНЖ(УХЛ1) СП41х1х2
65
16
290
76,5
8
Заказ
ШКР16-080УНЖ(УХЛ1) СП41х1х2
80
16
310
90
13
Заказ
ШКР16-100УНЖ(УХЛ1) СП41х1х2
100
16
350
116
25
Заказ
Ру 25
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР25-025УНЖ(УХЛ1) СП41х1х2
25
25
160
33
2,1
Заказ
ШКР25-032УНЖ(УХЛ1) СП41х1х2
32
25
180
39
2,3
Склад
ШКР25-040УНЖ(УХЛ1) СП41х1х2
40
25
200
46
3,9
Склад
ШКР25-050УНЖ(УХЛ1) СП41х1х2
50
25
230
59
4,5
Заказ
ШКР25-065УНЖ(УХЛ1) СП41х1х2
65
25
290
76,5
8
Заказ
ШКР25-080УНЖ(УХЛ1) СП41х1х2
80
25
310
90
13
Заказ
ШКР25-100УНЖ(УХЛ1) СП41х1х2
100
25
350
116
25
Заказ
Ру 40
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР40-025УНЖ(УХЛ1) СП41х1х2
25
40
160
33
2,1
Склад
ШКР40-032УНЖ(УХЛ1) СП41х1х2
32
40
180
39
2,3
Заказ
ШКР40-040УНЖ(УХЛ1) СП41х1х2
40
40
200
46
3,9
Заказ
ШКР40-050УНЖ(УХЛ1) СП41х1х2
50
40
230
59
4,5
Заказ
ШКР40-065УНЖ(УХЛ1) СП41х1х2
65
40
290
76,5
8
Заказ
ШКР40-080УНЖ(УХЛ1) СП41х1х2
80
40
310
90
13
Заказ
ШКР40-100УНЖ(УХЛ1) СП41х1х2
100
40
350
116
25
Заказ
Ру 16
НЖ Предельные температуры -60..+250
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР16-010НЖ СП41х1х2
10
16
130
15
1,3
КШЗ, ШК
Склад
ШКР16-015НЖ СП41х1х2
15
16
130
19
1,3
Склад
ШКР16-020НЖ СП41х1х2
20
16
150
26
1,9
Склад
ШКР16-025НЖ СП41х1х2
25
16
160
33
2,1
Склад
ШКР16-032НЖ СП41х1х2
32
16
180
39
2,3
Склад
ШКР16-040НЖ СП41х1х2
40
16
200
46
3,9
Склад
ШКР16-050НЖ СП41х1х2
50
16
230
59
4,5
Заказ
ШКР16-065НЖ СП41х1х2
65
16
290
76,5
8
Заказ
ШКР16-080НЖ СП41х1х2
80
16
310
90
13
Заказ
ШКР16-100НЖ СП41х1х2
100
16
350
116
25
Заказ
Ру 25
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР25-010НЖ СП41х1х2
10
25
130
15
1,3
КШЗ, ШК
Заказ
ШКР25-015НЖ СП41х1х2
15
25
130
19
1,3
Склад
ШКР25-020НЖ СП41х1х2
20
25
150
26
1,9
Склад
ШКР25-025НЖ СП41х1х2
25
25
160
33
2,1
Склад
ШКР25-032НЖ СП41х1х2
32
25
180
39
2,3
Склад
ШКР25-040НЖ СП41х1х2
40
25
200
46
3,9
Склад
ШКР25-050НЖ СП41х1х2
50
25
230
59
4,5
Заказ
ШКР25-065НЖ СП41х1х2
65
25
290
76,5
8
Заказ
ШКР25-080НЖ СП41х1х2
80
25
310
90
13
Заказ
ШКР25-100НЖ СП41х1х2
100
25
350
116
25
Заказ
Ру 40
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР40-010НЖ СП41х1х2
10
40
130
15
1,3
КШЗ, ШК
Заказ
ШКР40-015НЖ СП41х1х2
15
40
130
19
1,3
Заказ
ШКР40-020НЖ СП41х1х2
20
40
150
26
1,9
Заказ
ШКР40-025НЖ СП41х1х2
25
40
160
33
2,1
Заказ
ШКР40-032НЖ СП41х1х2
32
40
180
39
2,3
Заказ
ШКР40-040НЖ СП41х1х2
40
40
200
46
3,9
Заказ
ШКР40-050НЖ СП41х1х2
50
40
230
59
4,5
Заказ
ШКР40-065НЖ СП41х1х2
65
40
290
76,5
8
Заказ
ШКР40-080НЖ СП41х1х2
80
40
310
90
13
Заказ
ШКР40-100НЖ СП41х1х2
100
40
350
116
25
Заказ
Ру 16
УНЖ Предельные температуры -40..+250
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР16-025УНЖ СП41х1х2
25
16
160
33
2,1
Склад
ШКР16-032УНЖ СП41х1х2
32
16
180
39
2,3
Склад
ШКР16-040УНЖ СП41х1х2
40
16
200
46
3,9
Склад
ШКР16-050УНЖ СП41х1х2
50
16
230
59
4,5
Заказ
ШКР16-065УНЖ СП41х1х2
65
16
290
76,5
8
Заказ
ШКР16-080УНЖ СП41х1х2
80
16
310
90
13
Заказ
ШКР16-100УНЖ СП41х1х2
100
16
350
116
25
Заказ
Ру 25
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР25-025УНЖ СП41х1х2
25
25
160
33
2,1
Заказ
ШКР25-032УНЖ СП41х1х2
32
25
180
39
2,3
Заказ
ШКР25-040УНЖ СП41х1х2
40
25
200
46
3,9
Заказ
ШКР25-050УНЖ СП41х1х2
50
25
230
59
4,5
Заказ
ШКР25-065УНЖ СП41х1х2
65
25
290
76,5
8
Заказ
ШКР25-080УНЖ СП41х1х2
80
25
310
90
13
Заказ
ШКР25-100УНЖ СП41х1х2
100
25
350
116
25
Заказ
Ру 40
Название
Ду
Ру
Длина L
D2
Масса
Аналоги
Наличие
ШКР40-025УНЖ СП41х1х2
25
40
160
33
2,1
Заказ
ШКР40-032УНЖ СП41х1х2
32
40
180
39
2,3
Заказ
ШКР40-040УНЖ СП41х1х2
40
40
200
46
3,9
Заказ
ШКР40-050УНЖ СП41х1х2
50
40
230
59
4,5
Заказ
ШКР40-065УНЖ СП41х1х2
65
40
290
76,5
8
Заказ
ШКР40-080УНЖ СП41х1х2
80
40
310
90
13
Заказ
ШКР40-100УНЖ СП41х1х2
100
40
350
116
25
Заказ
Краны шаровые предназначены для установки в качестве запорных устройств на
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
природный газ, водяной пар на технологических линиях энергопредприятий,
химических, нефтехимических, нефтеперерабатывающих, пищевых, целлюлозно-
бумажных и других производств.
Сертификат соответствия №С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725(срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
природный газ, водяной пар на технологических линиях энергопредприятий,
химических, нефтехимических, нефтеперерабатывающих, пищевых, целлюлозно-
бумажных и других производств.
Сертификат соответствия №С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725(срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
Характеристики
Направление подачи среды.....
..любое
Температура рабочей среды..... -40..+200°С ( до +250°С при PN менее 0,6 МПа)
Герметичность затвора.....класс А по ГОСТ 9544-2005
Установочное положение.....любое
Применяемые материалы ..... см. табл.
Конструкция крана .....3-х составной, разборный

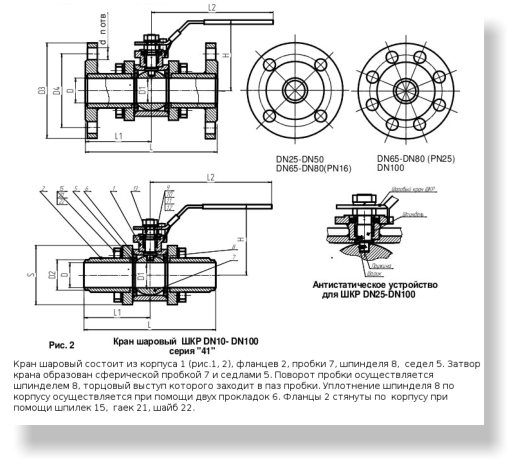

Антистатическое устройство ..... опция (см.чертёж)Климатическое исполнение по ГОСТ 15150-69.....У1 (-40..+50°С), УХЛ1 (-60...+50 °С)
Полный средний срок службы.....10 лет
Изготовление и поставка по ТУ 3742-040-10474265-2002 (ОКП 37 4220)
.
