Характеристики
Направление подачи среды.....
..любое
Температура рабочей среды..... -40..+200 °С (до +250°С при PN менее 0,6 МПа)
Герметичность затвора.....класс А по ГОСТ 9544-2005
Установочное положение.....любое
Применяемые материалы ..... см. табл.
Конструкция крана .....3-х составной, разборный
Антистатическое устройство ..... опция (см.чертёж)Климатическое исполнение по ГОСТ 15150-69.....У1 (-40..+50°С), УХЛ1 (-60..+50 °С)
Полный средний срок службы.....10 лет
Изготовление и поставка по ТУ 3742-040-10474265-2002 (ОКП 37 4220)
Под приварку.
Ру 16
УНЖ(УХЛ1) Предельные температуры -60..+250
Название
Ду
Ру
Длина L
Масса
Аналоги
Цена
ШКР16-025УНЖ(УХЛ1) СП45х1х2
25
16
160
3,2
11с41п, 11с67п,
...
ШКР16-032УНЖ(УХЛ1) СП45х1х2
32
16
180
3,9
11с74п, 11с33п,
...
ШКР16-040УНЖ(УХЛ1) СП45х1х2
40
16
200
4,9
11с54п
...
ШКР16-050УНЖ(УХЛ1) СП45х1х2
50
16
230
6,2
...
ШКР16-065УНЖ(УХЛ1) СП45х1х2
65
16
290
11
...
ШКР16-080УНЖ(УХЛ1) СП45х1х2
80
16
310
13,5
...
Ру 25
Название
Ду
Ру
Длина L
Масса
Аналоги
Цена
ШКР25-025УНЖ(УХЛ1) СП45х1х2
25
25
160
3,2
11с41п, 11с67п,
...
ШКР25-032УНЖ(УХЛ1) СП45х1х2
32
25
180
3,9
11с74п, 11с33п,
...
ШКР25-040УНЖ(УХЛ1) СП45х1х2
40
25
200
4,9
11с54п
...
ШКР25-050УНЖ(УХЛ1) СП45х1х2
50
25
230
6,2
...
ШКР25-065УНЖ(УХЛ1) СП45х1х2
65
25
290
11
...
ШКР25-080УНЖ(УХЛ1) СП45х1х2
80
25
310
13,5
...
Ру 16
НЖ Предельные температуры -60..+250
Название
Ду
Ру
Длина L
Масса
Аналоги
Цена
ШКР16-025НЖ СП45х1х2
25
16
160
3,2
11нж33п,
3100
ШКР16-032НЖ СП45х1х2
32
16
180
3,9
11нж01пС
3935
ШКР16-040НЖ СП45х1х2
40
16
200
4,9
5020
ШКР16-050НЖ СП45х1х2
50
16
230
6,2
6015
ШКР16-065НЖ СП45х1х2
65
16
290
11
9215
ШКР16-080НЖ СП45х1х2
80
16
310
13,5
11900
Ру 25
Название
Ду
Ру
Длина L
Масса
Аналоги
Цена
ШКР25-025НЖ СП45х1х2
25
25
160
3,2
11нж33пфт,
...
ШКР25-032НЖ СП45х1х2
32
25
180
3,9
11нж01пС
...
ШКР25-040НЖ СП45х1х2
40
25
200
4,9
...
ШКР25-050НЖ СП45х1х2
50
25
230
6,2
...
ШКР25-065НЖ СП45х1х2
65
25
290
11
...
ШКР25-080НЖ СП45х1х2
80
25
310
13,5
...
Ру 16
УНЖ Предельные температуры -40..+250
Название
Ду
Ру
Длина L
Масса
Аналоги
Цена
ШКР16-025УНЖ СП45х1х2
25
16
160
3,2
11с41п, 11с67п,
1665
ШКР16-032УНЖ СП45х1х2
32
16
180
3,9
11с74п, 11с33п,
1960
ШКР16-040УНЖ СП45х1х2
40
16
200
4,9
11с54п
2495
ШКР16-050УНЖ СП45х1х2
50
16
230
6,2
3020
ШКР16-065УНЖ СП45х1х2
65
16
290
11
4885
ШКР16-080УНЖ СП45х1х2
80
16
310
13,5
7035
Ру 25
Название
Ду
Ру
Длина L
Масса
Аналоги
Цена
ШКР25-025УНЖ СП45х1х2
25
25
160
3,2
11с41п, 11с67п,
...
ШКР25-032УНЖ СП45х1х2
32
25
180
3,9
11с74п, 11с33п,
...
ШКР25-040УНЖ СП45х1х2
40
25
200
4,9
11с54п
...
ШКР25-050УНЖ СП45х1х2
50
25
230
6,2
...
ШКР25-065УНЖ СП45х1х2
65
25
290
11
...
ШКР25-080УНЖ СП45х1х2
80
25
310
13,5
...

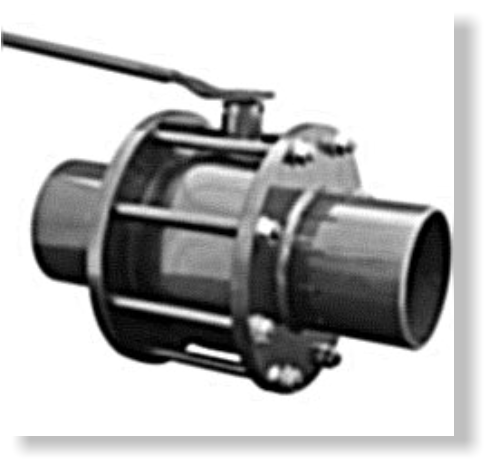

Краны шаровые предназначены для установки в качестве запорных устройств на
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
водяной пар на технологических линиях энергопредприятий, объектах коммунального
хозяйства, химических, нефтеперерабатывающих, пищевых, целлюлознобумажных и
других производств.
Краны данной серии являются аналогами шаровых кранов 11с41п и 11с67п.
Отличительные особенности от данных аналогов: уменьшенная металлоёмкость
крана,по заказу с антистатическим устройством, полностью ремонтопригоден (включая
замену шпинделя и всех уплотнений), повышенная герметичность уплотнений по
шпинделю, пробка из нержавеющей стали, уплотнения на повышенную температуру,
исполнения корпуса и фланцев из холодностойкой и нержавеющей стали.
Сертификат соответствия № С–RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР00-33725 (срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение № 5146 от 19.09.2011
Все краны - полнопроходные
