Муфтовые.
Ру 16
УНЖ(УХЛ1) Предельные температуры -60..+250
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР16-025УНЖ(УХЛ1) МП41х1х2
25
16
90
G1
1,2
Склад
ШКР16-032УНЖ(УХЛ1) МП41х1х2
32
16
110
G1 1/4
1,9
Склад
ШКР16-040УНЖ(УХЛ1) МП41х1х2
40
16
120
G1 1/2
2,7
Склад
ШКР16-050УНЖ(УХЛ1) МП41х1х2
50
16
140
G2
3,9
Заказ
ШКР16-065УНЖ(УХЛ1) МП41х1х2
65
16
185
G2 1/2
8
Заказ
ШКР16-080УНЖ(УХЛ1) МП41х1х2
80
16
205
G3
11,5
Заказ
ШКР16-100УНЖ(УХЛ1) МП41х1х2
100
16
235
G4
21,9
Заказ
Ру 25
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР25-025УНЖ(УХЛ1) МП41х1х2
25
25
90
G1
1,2
Склад
ШКР25-032УНЖ(УХЛ1) МП41х1х2
32
25
110
G1 1/4
1,9
Склад
ШКР25-040УНЖ(УХЛ1) МП41х1х2
40
25
120
G1 1/2
2,7
Склад
ШКР25-050УНЖ(УХЛ1) МП41х1х2
50
25
140
G2
3,9
Склад
ШКР25-065УНЖ(УХЛ1) МП41х1х2
65
25
185
G2 1/2
8
Склад
ШКР25-080УНЖ(УХЛ1) МП41х1х2
80
25
205
G3
11,5
Заказ
ШКР25-100УНЖ(УХЛ1) МП41х1х2
100
25
235
G4
21,9
Заказ
Ру 40
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР40-025УНЖ(УХЛ1) МП41х1х2
25
40
90
G1
1,2
Заказ
ШКР40-032УНЖ(УХЛ1) МП41х1х2
32
40
110
G1 1/4
1,9
Заказ
ШКР40-040УНЖ(УХЛ1) МП41х1х2
40
40
120
G1 1/2
2,7
Заказ
ШКР40-050УНЖ(УХЛ1) МП41х1х2
50
40
140
G2
3,9
Заказ
ШКР40-065УНЖ(УХЛ1) МП41х1х2
65
40
185
G2 1/2
8
Заказ
ШКР40-080УНЖ(УХЛ1) МП41х1х2
80
40
205
G3
11,5
Заказ
ШКР40-100УНЖ(УХЛ1) МП41х1х2
100
40
235
G4
21,9
Заказ
Ру 16
НЖ Предельные температуры -60..+250
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР16-010НЖ МП41х1х2
10
16
60
G3/8
0,8
КШЗ, ШК
Склад
ШКР16-015НЖ МП41х1х2
15
16
75
G1/2
0,9
Склад
ШКР16-020НЖ МП41х1х2
20
16
80
G3/4
1,0
Склад
ШКР16-025НЖ МП41х1х2
25
16
90
G1
1,2
Склад
ШКР16-032НЖ МП41х1х2
32
16
110
G1 1/4
1,9
Склад
ШКР16-040НЖ МП41х1х2
40
16
120
G1 1/2
2,7
Заказ
ШКР16-050НЖ МП41х1х2
50
16
140
G2
3,9
Заказ
ШКР16-065НЖ МП41х1х2
65
16
185
G2 1/2
8
Заказ
ШКР16-080НЖ МП41х1х2
80
16
205
G3
11,5
Заказ
ШКР16-100НЖ МП41х1х2
100
16
235
G4
21,9
Заказ
Ру 25
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР25-010НЖ МП41х1х2
10
25
60
G3/8
0,8
КШЗ, ШК
Склад
ШКР25-015НЖ МП41х1х2
15
25
75
G1/2
0,9
Склад
ШКР25-020НЖ МП41х1х2
20
25
80
G3/4
1,0
Склад
ШКР25-025НЖ МП41х1х2
25
25
90
G1
1,2
Заказ
ШКР25-032НЖ МП41х1х2
32
25
110
G1 1/4
1,9
Заказ
ШКР25-040НЖ МП41х1х2
40
25
120
G1 1/2
2,7
Заказ
ШКР25-050НЖ МП41х1х2
50
25
140
G2
3,9
Заказ
ШКР25-065НЖ МП41х1х2
65
25
185
G2 1/2
8
Заказ
ШКР25-080НЖ МП41х1х2
80
25
205
G3
11,5
Заказ
ШКР25-100НЖ МП41х1х2
100
25
235
G4
21,9
Заказ
Ру 40
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР40-010НЖ МП41х1х2
10
40
60
G3/8
0,8
КШЗ, ШК
Заказ
ШКР40-015НЖ МП41х1х2
15
40
75
G1/2
0,9
Заказ
ШКР40-020НЖ МП41х1х2
20
40
80
G3/4
1,0
Заказ
ШКР40-025НЖ МП41х1х2
25
40
90
G1
1,2
Заказ
ШКР40-032НЖ МП41х1х2
32
40
110
G1 1/4
1,9
Заказ
ШКР40-040НЖ МП41х1х2
40
40
120
G1 1/2
2,7
Заказ
ШКР40-050НЖ МП41х1х2
50
40
140
G2
3,9
Заказ
ШКР40-065НЖ МП41х1х2
65
40
185
G2 1/2
8
Заказ
ШКР40-080НЖ МП41х1х2
80
40
205
G3
11,5
Заказ
ШКР40-100НЖ МП41х1х2
100
40
235
G4
21,9
Заказ
Ру 16
УНЖ Предельные температуры -40..+250
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР16-025УНЖ МП41х1х2
25
16
90
G1
1,2
Склад
ШКР16-032УНЖ МП41х1х2
32
16
110
G1 1/4
1,9
Склад
ШКР16-040УНЖ МП41х1х2
40
16
120
G1 1/2
2,7
Склад
ШКР16-050УНЖ МП41х1х2
50
16
140
G2
3,9
Склад
ШКР16-065УНЖ МП41х1х2
65
16
185
G2 1/2
8
Заказ
ШКР16-080УНЖ МП41х1х2
80
16
205
G3
11,5
Заказ
ШКР16-100УНЖ МП41х1х2
100
16
235
G4
21,9
Заказ
Ру 25
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР25-025УНЖ МП41х1х2
25
25
90
G1
1,2
Склад
ШКР25-032УНЖ МП41х1х2
32
25
110
G1 1/4
1,9
Склад
ШКР25-040УНЖ МП41х1х2
40
25
120
G1 1/2
2,7
Склад
ШКР25-050УНЖ МП41х1х2
50
25
140
G2
3,9
Склад
ШКР25-065УНЖ МП41х1х2
65
25
185
G2 1/2
8
Склад
ШКР25-080УНЖ МП41х1х2
80
25
205
G3
11,5
Заказ
ШКР25-100УНЖ МП41х1х2
100
25
235
G4
21,9
Заказ
Ру 40
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР40-025УНЖ МП41х1х2
25
40
90
G1
1,2
Заказ
ШКР40-032УНЖ МП41х1х2
32
40
110
G1 1/4
1,9
Заказ
ШКР40-040УНЖ МП41х1х2
40
40
120
G1 1/2
2,7
Заказ
ШКР40-050УНЖ МП41х1х2
50
40
140
G2
3,9
Заказ
ШКР40-065УНЖ МП41х1х2
65
40
185
G2 1/2
8
Заказ
ШКР40-080УНЖ МП41х1х2
80
40
205
G3
11,5
Заказ
ШКР40-100УНЖ МП41х1х2
100
40
235
G4
21,9
Заказ

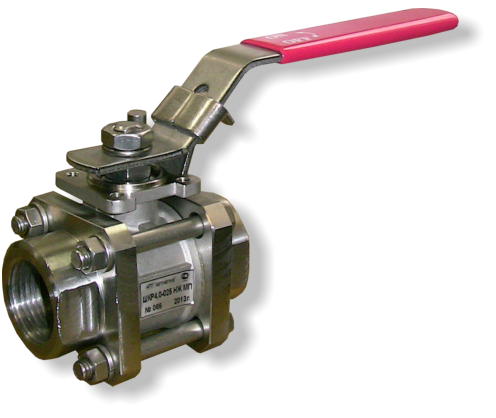

Краны шаровые предназначены для установки в качестве запорных устройств на
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
природный газ, водяной пар на технологических линиях энергопредприятий,
химических, нефтехимических, нефтеперерабатывающих, пищевых, целлюлозно-
бумажных и других производств.
Сертификат соответствия №С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725(срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
природный газ, водяной пар на технологических линиях энергопредприятий,
химических, нефтехимических, нефтеперерабатывающих, пищевых, целлюлозно-
бумажных и других производств.
Сертификат соответствия №С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725(срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
Характеристики
Направление подачи среды.....
..любое
Температура рабочей среды..... -40..+200°С ( до +250°С при PN менее 0,6 МПа)
Герметичность затвора.....класс А по ГОСТ 9544-2005
Установочное положение.....любое
Применяемые материалы ..... см. табл.

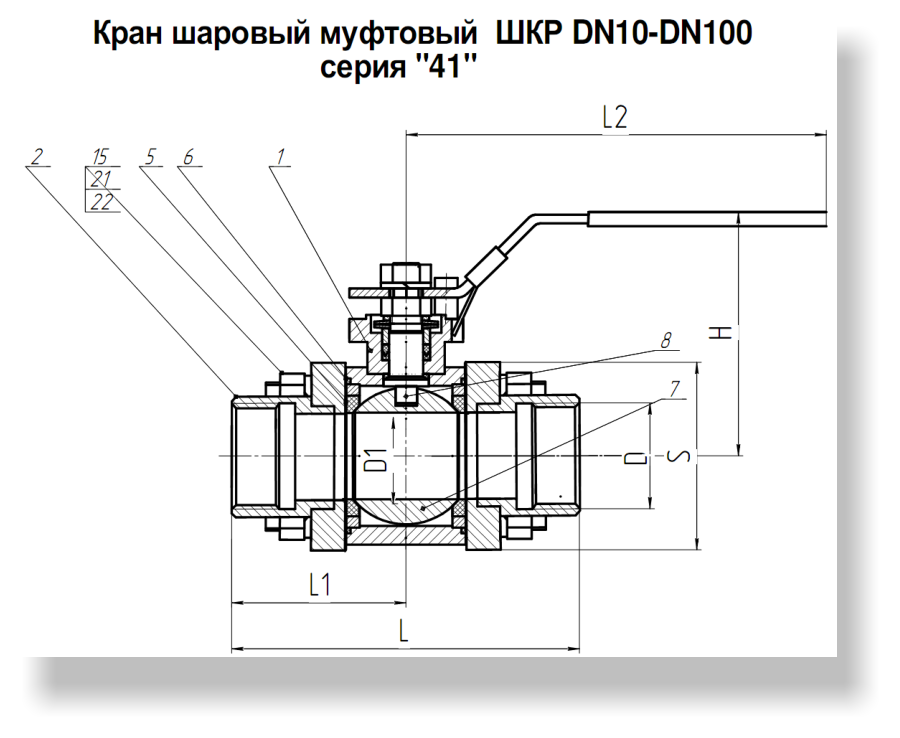

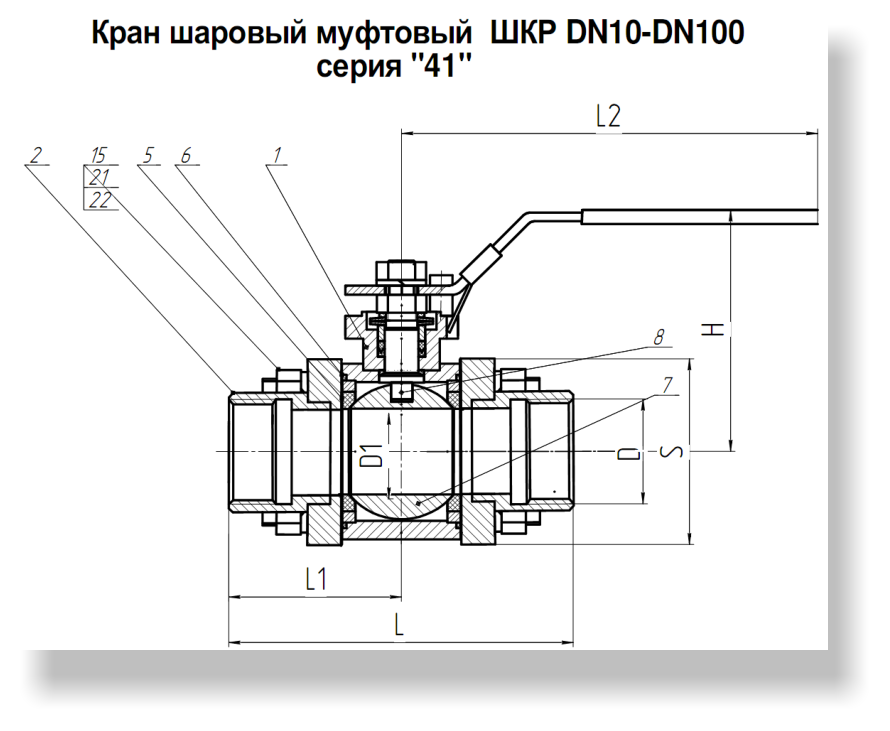

Конструкция крана .....3-х составной, разборный
Антистатическое устройство ..... опция (см.чертёж)Климатическое исполнение по ГОСТ 15150-69.....У1 (-40..+50°С), УХЛ1 (-60...+50 °С)
Полный средний срок службы.....10 лет
Изготовление и поставка по ТУ 3742-040-10474265-2002 (ОКП 37 4220)
.
