Характеристики
Условные проходы см.таблицу параметров
Номинальные давления PN, МПа ...1,6; 2,5; 4,0
Направление подачи среды ...любое
Температура рабочей среды ... -40..+200OС ( по заказу до +250 С при PN
не более 0,6 МПа)
Герметичность затвора ... класс А по ГОСТ 9544-2005
Установочное положение... любое
Присоединение к трубопроводу... фланцевое,под приварку, муфтовое
Применяемые материалы ... см. табл.параметров соответствующего шарового крана
Рабочее давление сжатого воздуха, Мпа:
Для пневмопривода двойного действия ... 0,3...0,8
Для пневмопривода одностороннего действия ... 0,4...0,8
Чистота воздуха пневмосети по ГОСТ 17433, класс ... не ниже 3
Быстродействие переключения крана, сек...от 0,5 до 15
Количество циклов работы пневмоприводов до замены уплотнений и смазки... 500 000
Климатическое исполнение по ГОСТ 15150-69... У1 (-40..+50OС) УХЛ1(-55..+50OС)
Изготовление и поставка по ТУ 3742-040-10474265-2002 (ОКП 37 4220)
Пневмоприводы комплектуются устройствами контроля и управления в соответствии
с требуемым заказом (см. раздел - Дополнительное оборудование
пневмоприводов АТ (AIR TORQUE).
Маркировка взрывозащиты доп.устройств...1ExdIIBT4, Exm, Exib
Степень защиты ...IP54/IP65/IP67
Типы приводов в таблице указаны ориентировочно, окончательный подбор
осуществляется при обработке заказа.
Ду
Обозначение
Модель
Тип

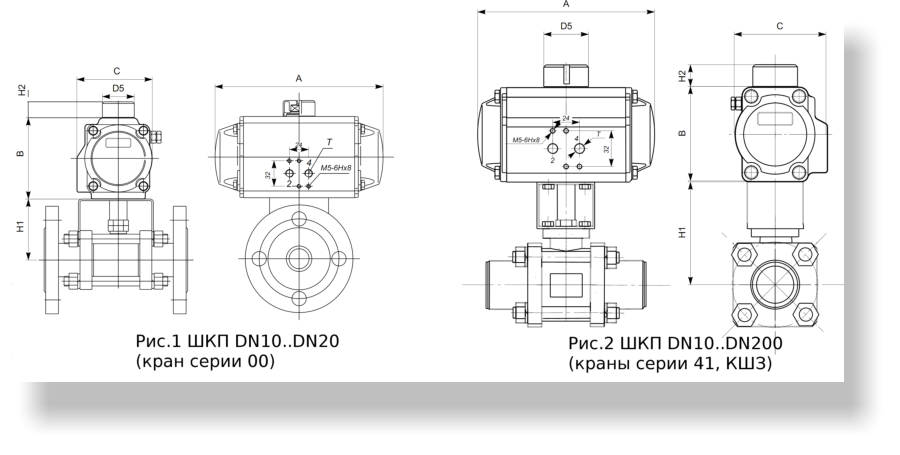

Рис.
A
B
C
H1
H2
D5
T
Вес
привода
крана
ФП/СП
10
ШКП...-010...
AT051U D
Серия
1,2
135,5
69
71
91
20
42
G1/8
3,6/2,4
ШКП...-010...НО/НЗ AT101U S08 00,41 153,5 85 84,5 4,3/3,015
ШКП...-015...
AT051U D
Серия
1,2
135,5
69
71
91
20
42
G1/8
3,6/2,4
ШКП...-015...НО/НЗ AT101U S08 00,41 153,5 85 84,5 4,3/3,020
ШКП...-020...
AT051U D
Серия
1,2
135,5
69
71
94,6
20
42
G1/8
3,6/2,4
ШКП...-020...НО/НЗ AT101U S08 00,41 153,5 85 84,5 4,3/3,025
ШКП...-025...
AT101U D
Серия
2
153,5
85
84,5
101
20
42
G1/8
6,1/3,7
ШКП...-025...НО/НЗ AT201U S08 41 203,5 102 93 8,5/5,332
ШКП...-032...
AT101U D
Серия
2
153,5
85
84,5
102,4
20
42
G1/8
7,3/3,9
ШКП...-032...НО/НЗ AT201U S08 41 203,5 102 93 8,9/6,040
ШКП...-040...
AT201U D
Серия
2
203,5
102
93
108,2
20
42
G1/8
11/6,6
ШКП...-040...НО/НЗ AT301U S08 41 259 127 118,5 14,3/9,950
ШКП...-050...
AT251U D
Серия
2
241
115
106
118,5
20
42
G1/8
13,3/8,9
ШКП...-050...НО/НЗ AT351U S08 41 304 145 136 58 G1/4 18,3/13,365
ШКП...-065...
AT301U D
Серия
2
259
127
118,5
133,5
20
42
G1/8
23,1/15,1
ШКП...-065...НО/НЗ AT351U S08 41 304 145 136 30 58 G1/4 26,9/18,980
ШКП...-080...
AT351U D
Серия
2
304
145
136
148
30
58
G1/4
33,1/21,3
ШКП...-080...НО/НЗ AT401U S08 41 333 157 146 G1/4 36,4/25,4100
ШКП...-100...
AT401U D
Серия
2
333
157
146
192
30
58
G1/4
61/35
ШКП...-100...НО/НЗ AT451U S08 41 394,5 177 166 67,5 G1/4 68,1/44125
КШЗ...-125...П
AT451U D
КШЗ-125
2
394,5
177
166
198,5
50
58
G1/4
79/44
КШЗ...-125...ПНО/НЗ AT601U S08 КШЗ-125 528 245 221 80 G1/4 104/69150
КШЗ...-150...П
AT551U D
КШЗ-150
2
474
221
200
254
50
67,5
G1/4
100/82
КШЗ...-150...ПНО/НЗ AT651U S08 КШЗ-150 605 298 262 115 G3/8 143/126200
КШЗ...-200...П
AT651U D
КШЗ-200
2
605
298
262
278
50
115
G3/8
160/112
КШЗ...-200...ПНО/НЗ AT701U S08 КШЗ-200 710 330 330 G1/2 220/170

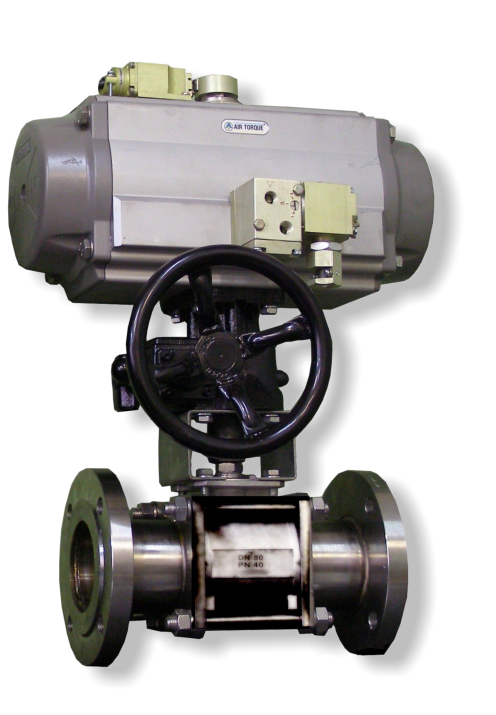

Краны шаровые с пневмоприводами АТ (AIR TORQUE) предназначены для установки в
качестве запорных устройств для работы в автоматическом цикле на трубопроводах,
транспортирующих жидкие, газообразные, взрывопожароопасные, агрессивные,
легковоспламеняющиеся продукты, в том числе нефтепродукты, природный газ, водяной пар
на технологических линиях энергопредприятий, химических, нефтехимических,
нефтеперерабатывающих, пищевых, целлюлозно-бумажных и других производств.
Сертификат соответствия № C-RU.АЯ.В00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725 (срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
В качестве запорного устройства применяются шаровые краны серий 00, 41, КШЗ в различных
сочетаниях
