Муфтовые.
Ру 16
УНЖ(УХЛ1) Предельные температуры -60..+250
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР16-010УНЖ(УХЛ1) МП00х1х2
10
16
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР16-015УНЖ(УХЛ1) МП00х1х2
15
16
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР16-020УНЖ(УХЛ1) МП00х1х2
20
16
80
G3/4
1,0
11с41п, 11с67п
Заказ
Ру 25
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР25-010УНЖ(УХЛ1) МП00х1х2
10
25
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР25-015УНЖ(УХЛ1) МП00х1х2
15
25
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР25-020УНЖ(УХЛ1) МП00х1х2
20
25
80
G3/4
1,0
11с41п, 11с67п
Заказ
Ру 40
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР40-010УНЖ(УХЛ1) МП00х1х2
10
40
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР40-015УНЖ(УХЛ1) МП00х1х2
15
40
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР40-020УНЖ(УХЛ1) МП00х1х2
20
40
80
G3/4
1,0
11с41п, 11с67п
Заказ
Ру 16
НЖ Предельные температуры -60..+250
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР16-010НЖ МП00х1х2
10
16
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР16-015НЖ МП00х1х2
15
16
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР16-020НЖ МП00х1х2
20
16
80
G3/4
1,0
11с41п, 11с67п
Заказ
Ру 25
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР25-010НЖ МП00х1х2
10
25
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР25-015НЖ МП00х1х2
15
25
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР25-020НЖ МП00х1х2
20
25
80
G3/4
1,0
11с41п, 11с67п
Заказ
Ру 40
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР40-010НЖ МП00х1х2
10
40
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР40-015НЖ МП00х1х2
15
40
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР40-020НЖ МП00х1х2
20
40
80
G3/4
1,0
11с41п, 11с67п
Заказ
Ру 16
УНЖ Предельные температуры -40..+250
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР16-010УНЖ МП00х1х2
10
16
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР16-015УНЖ МП00х1х2
15
16
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР16-020УНЖ МП00х1х2
20
16
80
G3/4
1,0
11с41п, 11с67п
Заказ
Ру 25
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР25-010УНЖ МП00х1х2
10
25
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР25-015УНЖ МП00х1х2
15
25
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР25-020УНЖ МП00х1х2
20
25
80
G3/4
1,0
11с41п, 11с67п
Заказ
Ру 40
Название
Ду
Ру
Длина L
Резьба
Масса
Аналоги
Наличие
ШКР40-010УНЖ МП00х1х2
10
40
60
G3/8
0,8
11с41п, 11с67п
Заказ
ШКР40-015УНЖ МП00х1х2
15
40
75
G1/2
0,9
11с41п, 11с67п
Заказ
ШКР40-020УНЖ МП00х1х2
20
40
80
G3/4
1,0
11с41п, 11с67п
Заказ

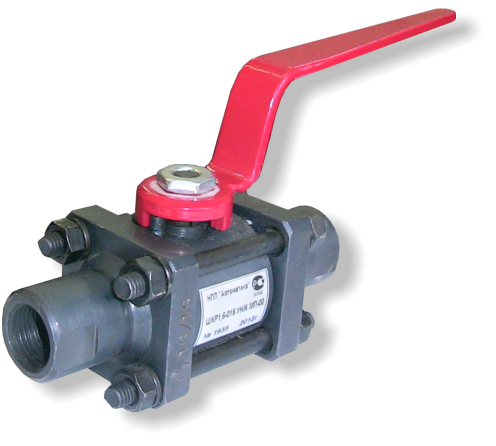

Краны шаровые предназначены для установки в качестве запорных устройств на
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
природный газ, водяной пар на технологических линиях энергопредприятий,
химических, нефтехимических, нефтеперерабатывающих, пищевых, целлюлозно-
бумажных и других производств.
Сертификат соответствия №С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725(срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
природный газ, водяной пар на технологических линиях энергопредприятий,
химических, нефтехимических, нефтеперерабатывающих, пищевых, целлюлозно-
бумажных и других производств.
Сертификат соответствия №С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725(срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
Характеристики
Направление подачи среды.....
..любое
Температура рабочей среды..... -40..+200°С ( до +250°С при PN менее 0,6 МПа)
Герметичность затвора.....класс А по ГОСТ 9544-2005
Установочное положение.....любое
Применяемые материалы ..... см. табл.

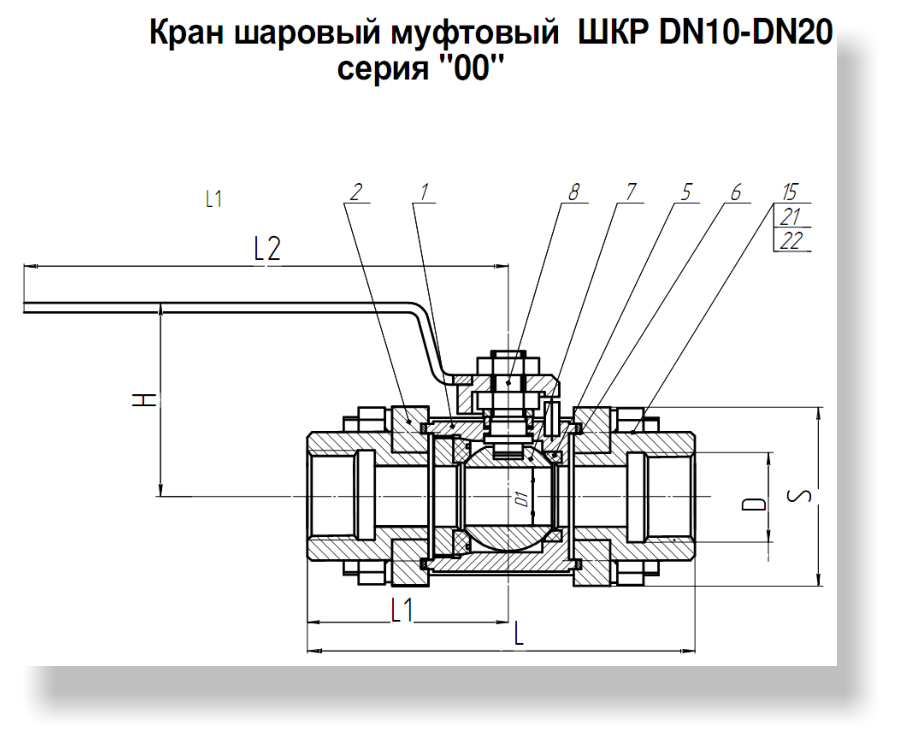

Конструкция крана .....3-х составной, разборный
Климатическое исполнение по ГОСТ 15150-69.....У1 (-40..+50°С), УХЛ1 (-60...+50 °С)
Полный средний срок службы.....10 лет
Изготовление и поставка по ТУ 3742-040-10474265-2002 (ОКП 37 4220)
