Фланцевые.
Ру 16
УНЖ(УХЛ1) Предельные температуры -60..+250
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР16-025УНЖ(УХЛ1) ФП41х1х2
25
16
160
85
4,5
11с64п, КШЗ
Склад
ШКР16-032УНЖ(УХЛ1) ФП41х1х2
32
16
180
100
5,7
Склад
ШКР16-040УНЖ(УХЛ1) ФП41х1х2
40
16
200
110
8,3
Склад
ШКР16-050УНЖ(УХЛ1) ФП41х1х2
50
16
230
125
9,5
Склад
ШКР16-065УНЖ(УХЛ1) ФП41х1х2
65
16
290
145
16
Заказ
ШКР16-080УНЖ(УХЛ1) ФП41х1х2
80
16
310
160
27,3
Заказ
ШКР16-100УНЖ(УХЛ1) ФП41х1х2
100
16
350
180
51
Заказ
Ру 25
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР25-025УНЖ(УХЛ1) ФП41х1х2
25
25
160
85
4,5
11с64п, КШЗ
Склад
ШКР25-032УНЖ(УХЛ1) ФП41х1х2
32
25
180
100
5,7
Склад
ШКР25-040УНЖ(УХЛ1) ФП41х1х2
40
25
200
110
8,3
Заказ
ШКР25-050УНЖ(УХЛ1) ФП41х1х2
50
25
230
125
9,5
Заказ
ШКР25-065УНЖ(УХЛ1) ФП41х1х2
65
25
290
145
16
Заказ
ШКР25-080УНЖ(УХЛ1) ФП41х1х2
80
25
310
160
27,3
Заказ
ШКР25-100УНЖ(УХЛ1) ФП41х1х2
100
25
350
190
51
Заказ
Ру 40
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР40-025УНЖ(УХЛ1) ФП41х1х2
25
40
160
85
4,5
11с64п, КШЗ
Заказ
ШКР40-032УНЖ(УХЛ1) ФП41х1х2
32
40
180
100
5,7
Заказ
ШКР40-040УНЖ(УХЛ1) ФП41х1х2
40
40
200
110
8,3
Заказ
ШКР40-050УНЖ(УХЛ1) ФП41х1х2
50
40
230
125
9,5
Заказ
ШКР40-065УНЖ(УХЛ1) ФП41х1х2
65
40
290
145
16
Заказ
ШКР40-080УНЖ(УХЛ1) ФП41х1х2
80
40
310
160
27,3
Заказ
ШКР40-100УНЖ(УХЛ1) ФП41х1х2
100
40
350
190
51
Заказ
Ру 16
НЖ Предельные температуры -60..+250
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР16-010НЖ ФП41х1х2
10
16
130
60
2,6
КШЗ, ШК
Склад
ШКР16-015НЖ ФП41х1х2
15
16
130
65
2,6
Склад
ШКР16-020НЖ ФП41х1х2
20
16
150
75
3,5
Склад
ШКР16-025НЖ ФП41х1х2
25
16
160
85
4,5
Склад
ШКР16-032НЖ ФП41х1х2
32
16
180
100
5,7
Склад
ШКР16-040НЖ ФП41х1х2
40
16
200
110
8,3
Склад
ШКР16-050НЖ ФП41х1х2
50
16
230
125
9,5
Заказ
ШКР16-065НЖ ФП41х1х2
65
16
290
145
16
Заказ
ШКР16-080НЖ ФП41х1х2
80
16
310
160
27,3
Заказ
ШКР16-100НЖ ФП41х1х2
100
16
350
180
51
Заказ
Ру 25
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР25-010НЖ ФП41х1х2
10
25
130
60
2,6
КШЗ, ШК
Склад
ШКР25-015НЖ ФП41х1х2
15
25
130
65
2,6
Склад
ШКР25-020НЖ ФП41х1х2
20
25
150
75
3,5
Склад
ШКР25-025НЖ ФП41х1х2
25
25
160
85
4,5
Склад
ШКР25-032НЖ ФП41х1х2
32
25
180
100
5,7
Склад
ШКР25-040НЖ ФП41х1х2
40
25
200
110
8,3
Заказ
ШКР25-050НЖ ФП41х1х2
50
25
230
125
9,5
Заказ
ШКР25-065НЖ ФП41х1х2
65
25
290
145
16
Заказ
ШКР25-080НЖ ФП41х1х2
80
25
310
160
27,3
Заказ
ШКР25-100НЖ ФП41х1х2
100
25
350
190
51
Заказ
Ру 40
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР40-010НЖ ФП41х1х2
10
40
130
60
2,6
КШЗ, ШК
Заказ
ШКР40-015НЖ ФП41х1х2
15
40
130
65
2,6
Заказ
ШКР40-020НЖ ФП41х1х2
20
40
150
75
3,5
Заказ
ШКР40-025НЖ ФП41х1х2
25
40
160
85
4,5
Заказ
ШКР40-032НЖ ФП41х1х2
32
40
180
100
5,7
Заказ
ШКР40-040НЖ ФП41х1х2
40
40
200
110
8,3
Заказ
ШКР40-050НЖ ФП41х1х2
50
40
230
125
9,5
Заказ
ШКР40-065НЖ ФП41х1х2
65
40
290
145
16
Заказ
ШКР40-080НЖ ФП41х1х2
80
40
310
160
27,3
Заказ
ШКР40-100НЖ ФП41х1х2
100
40
350
190
51
Заказ
Ру 16
УНЖ Предельные температуры -40..+250
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР16-025УНЖ ФП41х1х2
25
16
160
85
4,5
11с64п, КШЗ
Склад
ШКР16-032УНЖ ФП41х1х2
32
16
180
100
5,7
Склад
ШКР16-040УНЖ ФП41х1х2
40
16
200
110
8,3
Склад
ШКР16-050УНЖ ФП41х1х2
50
16
230
125
9,5
Склад
ШКР16-065УНЖ ФП41х1х2
65
16
290
145
16
Заказ
ШКР16-080УНЖ ФП41х1х2
80
16
310
160
27,3
Заказ
ШКР16-100УНЖ ФП41х1х2
100
16
350
180
51
Заказ
Ру 25
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР25-025УНЖ ФП41х1х2
25
25
160
85
4,5
11с64п, КШЗ
Склад
ШКР25-032УНЖ ФП41х1х2
32
25
180
100
5,7
Склад
ШКР25-040УНЖ ФП41х1х2
40
25
200
110
8,3
Склад
ШКР25-050УНЖ ФП41х1х2
50
25
230
125
9,5
Заказ
ШКР25-065УНЖ ФП41х1х2
65
25
290
145
16
Заказ
ШКР25-080УНЖ ФП41х1х2
80
25
310
160
27,3
Заказ
ШКР25-100УНЖ ФП41х1х2
100
25
350
190
51
Заказ
Ру 40
Название
Ду
Ру
Длина L
D4
Масса
Аналоги
Наличие
ШКР40-025УНЖ ФП41х1х2
25
40
160
85
4,5
11с64п, КШЗ
Заказ
ШКР40-032УНЖ ФП41х1х2
32
40
180
100
5,7
Заказ
ШКР40-040УНЖ ФП41х1х2
40
40
200
110
8,3
Заказ
ШКР40-050УНЖ ФП41х1х2
50
40
230
125
9,5
Заказ
ШКР40-065УНЖ ФП41х1х2
65
40
290
145
16
Заказ
ШКР40-080УНЖ ФП41х1х2
80
40
310
160
27,3
Заказ
ШКР40-100УНЖ ФП41х1х2
100
40
350
190
51
Заказ

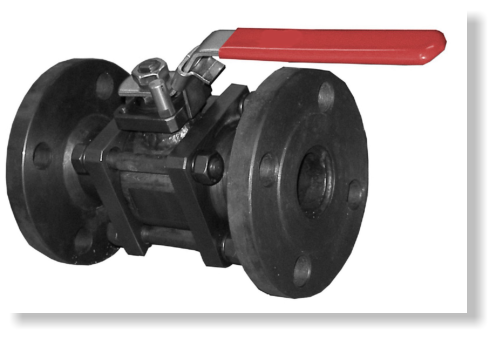

Краны шаровые предназначены для установки в качестве запорных устройств на
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
природный газ, водяной пар на технологических линиях энергопредприятий,
химических, нефтехимических, нефтеперерабатывающих, пищевых, целлюлозно-
бумажных и других производств.
Сертификат соответствия №С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725(срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
трубопроводах, транспортирующих жидкие, газообразные, взрывопожароопасные,
агрессивные, легковоспламеняющиеся продукты, в том числе нефтепродукты,
природный газ, водяной пар на технологических линиях энергопредприятий,
химических, нефтехимических, нефтеперерабатывающих, пищевых, целлюлозно-
бумажных и других производств.
Сертификат соответствия №С-RU.АЯ45.В.00246 (срок действия до 07.11.2016);
Разрешение Ростехнадзора на применение РР 00-33725(срок действия до 21.04.2014);
Санитарно-эпидемиологическое заключение №5146 от 19.09.2011.
Характеристики
Направление подачи среды.....
..любое
Температура рабочей среды..... -40..+200°С ( до +250°С при PN менее 0,6 МПа)
Герметичность затвора.....класс А по ГОСТ 9544-2005
Установочное положение.....любое
Применяемые материалы ..... см. табл.

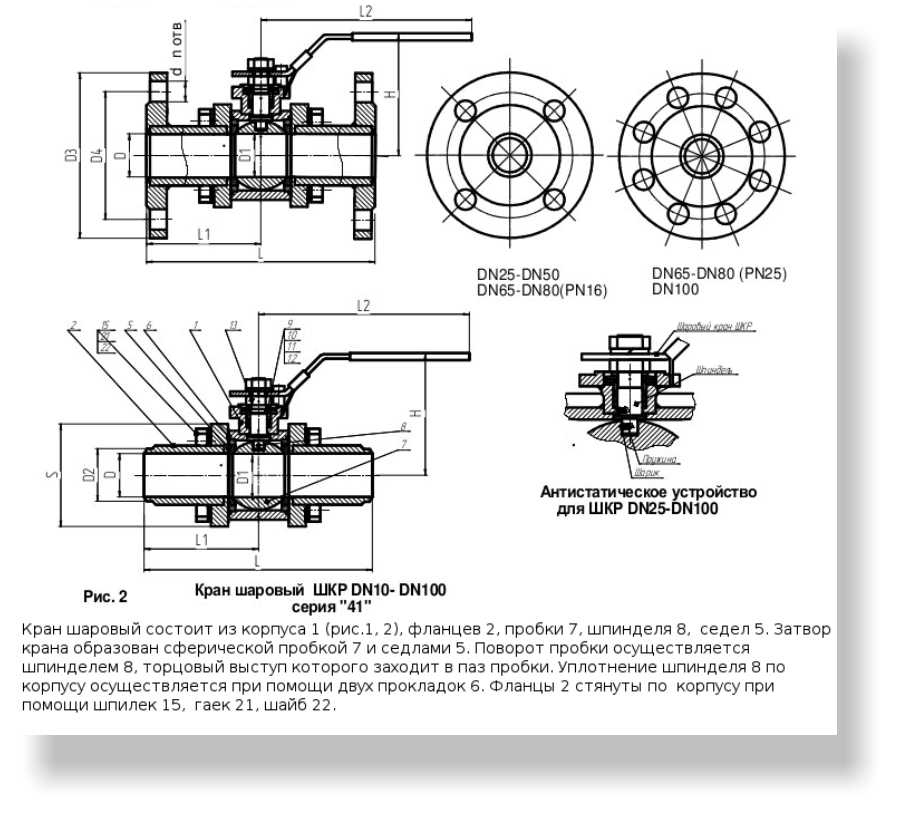

Конструкция крана .....3-х составной, разборный
Антистатическое устройство ..... опция (см.чертёж)Климатическое исполнение по ГОСТ 15150-69.....У1 (-40..+50°С), УХЛ1 (-60...+50 °С)
Полный средний срок службы.....10 лет
Изготовление и поставка по ТУ 3742-040-10474265-2002 (ОКП 37 4220)
.
